Video Wall

Paineis de Videowall Profissionais para Centros de Controle, Salas de Monitoramento e Controle de Crises.

video wall

Video Wall Flat Vision LED é um Sistema de Visualização Profissional de Imagens baseado em tecnologia LED LCD-Wall que permite o livre alinhamento e empilhamento de monitores de forma modular, com junção entre os módulos reduzida, garantindo confortável visualização de aplicativos gráficos e imagens de alta resolução. Em qualquer direção, a separação Pixel a Pixel entre os displays vizinhos chega a apenas 5,5mm, permitindo transformar o conjunto de telas em um único painel digital lógico.

Aliado a um design moderno e leve, o painel de Video Wall Flat Vision LED propicia ampla flexibilidade e dinâmica de instalação. Seu suporte projetado permite instalação em parede, teto ou em sua versão com suporte de piso, atendendo assim as mais variadas necessidades de projetos e estilos arquitetônicos.

Especialmente desenvolvido para trabalhar com múltiplos sinais de vídeo de altíssima resolução, o Sistema Flat Vision LED conta com gerenciador gráfico de video wall de alto desempenho (Videowall Controller) ou processador Quad Embarcado, capaz de capturar e integrar sinais de Vídeos e Dados analógicos e/ou digitais, suportando praticamente qualquer requisito de configuração.

O painel e gerenciador são fornecidos com estabilizadores de tensão e dispositivos de proteção nas linhas de alimentação e rede de dados.

Com anos de experiência em desenvolvimento de ambientes de Monitoramento e Gestão de Crise, a QX2Box é especializada em Videowalls para CCO ( Centro de Controle de Operações), NOC (Network Operation Center), COS (Centro de Operação do Sistema), CMI (Central de Monitoramento de Imagens).

O design apropriado e o correto uso das diversas tecnologias empregadas em um display de vídeowall, permitem ao usuário, além das facilidades operacionais, uma análise extremamente rápida dos dados disponíveis e sua tomada de decisão correspondente. Sendo assim, a simplificação do processo de operação de sistemas áudio visuais dependem fundamentalmente que os elementos do sistema de controle estejam adequadamente posicionados no campo de visão dos usuários, compreendendo todas as expectativas e necessidades funcionais, integrando todos os postos de trabalho, acesso aos meios emergenciais, os diferentes equipamentos utilizados e finalmente o conforto e modernidade que o ambiente deve transmitir.



Displays Video Wall LED

Com sua estrutura e componentes eletrônicos diferenciados e mais robustos, os módulos LCD Si-TFT foram projetados e fabricados para longos períodos de uso, em operação 24x7, devidamente vedados de forma a impedir a entrada de poeira ou umidade nos visores, com reduzido nível de ruído e com reduzida demanda de manutenção, oferecendo segurança em processos de missão crítica e garantia no investimento.

As imagens têm aspecto de brilho, contraste, matiz e saturação uniforme em toda a superfície dos visores das telas, sem diferenças entre os monitores adjacentes. As imagens são perfeitamente estáveis, sem tremulações e efeitos visuais indesejáveis, como ruídos ou arrasto de imagens em movimento.

Os ajustes das telas podem ser efetuados de forma simultânea ou individualmente, por meio de um único controle remoto com software de diagnóstico de seus componentes.

Os monitores LFD LED dos paineis de Videowall Flat Vision LED tem alta resolução (Full HD). O tempo de vida útil dos displays LED é de até 50.000 horas em utilização 24x7.

  • Operação 24x7
  • Vida Útil de 50.000 horas
  • Full HD
  • Borda Ultra-Fina

modulo video wall flat vision





Gerenciador Gráfico (Video Wall Controller)

Gerenciador Gráfico para Vídeo Wall é desenvolvido para suportar aplicações de alto desempenho, que necessitam de disponibilidade 24x7. Além de gerenciar os sinais de várias fontes diferentes sem perder a qualidade das imagens.

O gerenciador gráfico possui arquitetura de servidor de trabalho PC ou Rack para regime de operação 24x7 em ambiente Windows e todos os recursos de hardware e software necessários para a perfeita operação dos painéis de Vídeowall Flat Vision LED. O sistema permite distribuir todas as janelas de operação em uma única tela lógica e exibir simultaneamente múltiplas aplicações gráficas de diferentes fontes e resoluções. Permite ainda a criação de ilimitados layouts de tela e sua exibição pode ser de forma manual, com interferência do operador ou de forma automática, através de software e a visualização de ilimitadas janelas de aplicativos gráficos ou imagens em tempo real, podendo ser janelas móveis e escaláveis (dimensões livres).

software de gerenciamento do painel de Vídeo Wall pode ser programado para que em tempos previamente determinados ocorra a mudança de layouts automaticamente com memorização de atalhos. Este software é compatível com API’s (Interface Programável de Aplicativos) e poderá controlar janelas gráficas quando receber alarmes externos gerados pela aplicação. O software de gerenciamento será capaz de tratar entradas em diferentes aspectos (16:9, 16:10, 5:4, 4:3) sem deformação das imagens, visualizar aplicativos em paleta de cores de 8, 16, 24 e 32 bits sem conflito de cores entre as aplicações gráficas e vídeos, respeitando a resolução de vídeo nativa bem como receber sinais de resoluções 1920 x 1080 - 1366 x 768 - 1024 x 768 - 1600 x 1200 ou outra qualquer se houver.







Suporte de Fixação para Video Wall

O Suporte de Fixação é de extrema importância para o resultado final do Videowall. Suportes convencionais de TV não permitem ajustes finos individuais dos monitores, impossibilitando a movimentação em todas as direções e rotações.

Com suportes projetados e produzidos para cada projeto, o alinhamento das telas é milimétrico, permitindo que os displays LFD sejam ajustados em todos os sentidos e em profundidade, formando um painel uniforme mesmo em Videowalls com grande número de displays.

O sistema de Vídeowall Flat Vision LED  foi projetado e construído de forma modular, o que permite atender a todas as necessidades e estilos arquitetônicos, mesmo aqueles onde existam restrições de espaço, podendo ser instalado em teto, piso, ou ainda, fixados externamente em paredes ou embutidos, respeitando o design do ambiente e a ergonomia para os usuários. Sua base personalizada de sustentação é constituída de aço e perfis de alumínio inoxidável, protegida contra corrosão ao longo da vida útil do equipamento, com fechamentos laterais, superior e inferior para acabamento do painel.

Alinhamento Videowall

O Suporte de Fixação do Sistema Flat Vision é produzido especificamente
para cada projeto, e propicia um alinhamento perfeito dos monitores.



Principais Características do Suporte Projetado para Video Wall:

  • Fornecido em estrutura metálica completamente protegido contra corrosão ao longo de toda a vida útil do sistema;
  • Permite alinhamento justo e perfeito entre os monitores sem permitir passagem de luz entre eles e sem nenhum material sobre as bordas;
  • Projetado para que se retire qualquer um dos monitores sem afetar os demais;
  • A condução de cabos de sinal de dados/vídeo e de alimentação ocorrem individualmente assegurando a devida imunidade eletrostática;

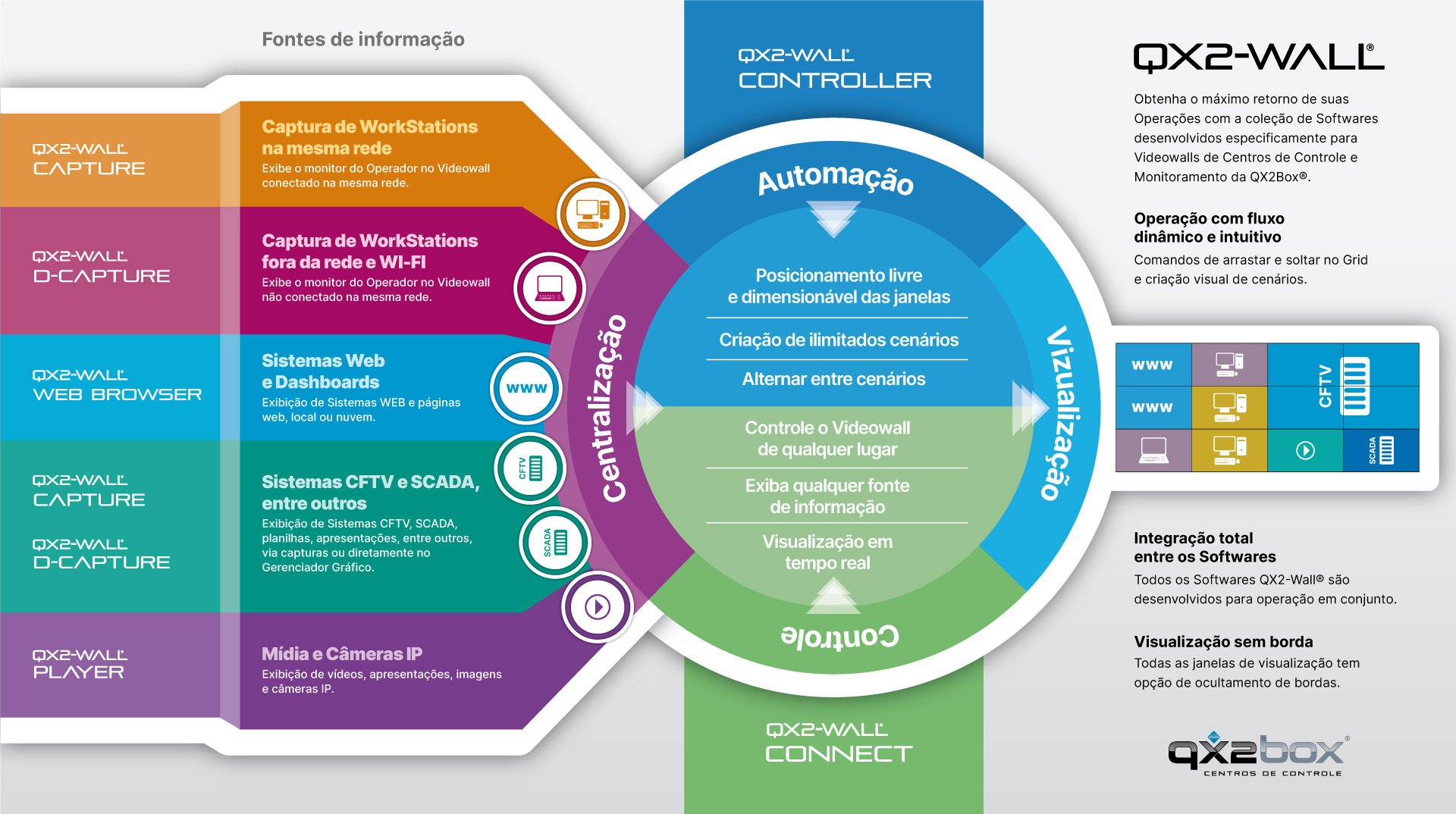

Softwares de Gerenciamento de Video Wall

softwares video wall

Integrado ao sistema de Video Wall Flat Vision LED, é fornecido um pacote de ferramentas (softwares), necessárias para o correto gerenciamento dos aplicativos gráficos e imagens visualizados no painel. Outro recurso é a captura e exibição simultânea das imagens provenientes das redes existentes através de endereçamento TCP/IP..

A distribuição e os ajustes de tamanho e posicionamento das janelas a serem exibidas são configuráveis livremente através de interface gráfica. É possível gravar os ajustes, configurações e posicionamento das janelas para futura reutilização. Possibilidade de exibição simultânea de até 10 janelas.



Software de Criação de Cenários para Video Wall (Layouts)

Ferramenta de gravação, edição e execução de scripts no gerenciador gráfico de imagens, para a automação de processos e cenários no painel de Video Wall:

Software para  o Sistema de Videowall Flat Vision LED, que permite automatizar a exibição de cenários sobre o vídeo wall em muitas variantes.

Como funciona: O primeiro passo consiste em gravar scripts. Ativa-se o programa, e entra-se no modo gravação. A partir deste ponto, tudo o que for feito com o mouse e com o teclado será gravado na forma de uma sequência de comandos, como mover o mouse de “a” para “b”, abrindo um programa, escrever uma instrução, apertar um botão, minimizar, mover, etc. Esta sequência de comando é chamada de script. Em termos práticos, vamos imaginar que ativamos a gravação, abrimos a ferramenta de captura de imagens de estações Windows, abrimos uma estação, movemos e redimensionamos a janela sobre o vídeowall para sairmos do modo de gravação na sequência. Desta forma, geramos o script para a abertura desta determinada estação sobre o LCD Wall. Nesta altura, esse script recém gravado encontra-se aberto e editado. Se o usuário/operador optar, ele poderá alterar este script, otimizando alguns passos, ou introduzindo funções a partir de uma biblioteca, e em seguida, passa-se para a compilação e o salvamento do script. Este script poderá ser associado a um ícone de atalho, clicando-se sobre este ícone, todas as operações originalmente gravadas serão repetidas automaticamente. Esta função é utilizada para memorizar e automatizar cenários sobre o vídeowall, resultando em uma série de ícones com atalhos para uma configuração de janelas para situação “A”, outra para a situação “B”, outra para entradas repentinas de visitantes que querem ver um filme institucional sobre o vídeowall, etc. Desta forma, pode-se economizar muito tempo na abertura de aplicativos e o seu posicionamento sobre o vídeowall, concedendo um certo halo mágico devido à rapidez em sua execução. Mas não é só na forma de ícones com atalhos que os scripts podem ser ativados. Existem ainda as modalidades de ativação por horário e por sequenciamento automático.



Software de Captura de Workstation para Video Wall

Esta ferramenta consiste em uma licença distribuída, a ser instalada no gerenciador do painel de Vídeo Wall Flat Vision LED e em cada estação de trabalho Windows, Linux, Unix ou outra qualquer, conectada à rede local que se queira capturar e/ou exibir no painel. Como o sistema operacional Windows não oferece recursos de exportação de display, a exemplo de Unix/Linux, esta ferramenta executa a cópia da memória de imagem da máquina endereçada, inserindo esta imagem copiada dentro da janela sobre o videowall. Assim quando se abre o aplicativo dentro do gerenciador do painel de Vídeo Wall Flat Vision LED, o software lista todas as estações de trabalho ativadas ligadas à rede e com a licença instalada.

Captura de até 100 Workstations

Integração de Múltiplos Sinais de Dados e Imagens

O usuário pode abrir qualquer uma das máquinas através de um simples clique sobre a workstation. Podem ser abertos vários computadores ao mesmo tempo (o limite é o número de licenças instaladas; na prática é comum trabalhar com 10 máquinas; há casos que chegam a 100 máquinas). O usuário pode operar a workstation endereçada diretamente com o mouse e o teclado do gerenciador gráfico IP,atuando diretamente dentro da janela aberta sobre o videowall. Além disto, existem variantes deste softare para captura de estações de trabalho com os sistemas operacionais DOS, OS/2 e QNX, entre outras.





Acabamento / Fechamento

Opcionalmente, o painel de Vídeo Wall QX2Box pode ser fornecido com fechamento em ACM (Aluminium Composite Materials), atendendo as necessidades estéticas  dos Centros de Controle.

Também fornecemos logotipia e nome da Sala de Controle em Aço escovado.

carenagem video wall



Serviços



Projetos para Salas de Controle



Desenvolvemos projetos para Salas de Controle e Monitoramento, com maquetes eletrônicas 3D.

projeto para centros de Controle





Instalação do Video Wall

QX2Box executa  todas as atividades relacionadas aos serviços para tornar operacional o sistema de Vídeo Wallbem como pela interligação do mesmo à rede corporativa.





Garantia / Assistência Técnica Video Wall



Durante o prazo de garantia de funcionamento da solução fornecida, a QX2Box presta suporte técnico completo a todas as funcionalidades existentes na solução, além de comunicar formalmente seus clientes sobre a disponibilidade de novas versões e releases de firmware e de software que sejam aplicáveis ao painel, ficando a critério do cliente a aplicação das novas versões ao ambiente de produção da solução fornecida.



Conheça as principais soluções LED da QXBox:


Video Wall Flat Vision 46

Video Wall Flat Vision 47

Video Wall Falt Vision 55
